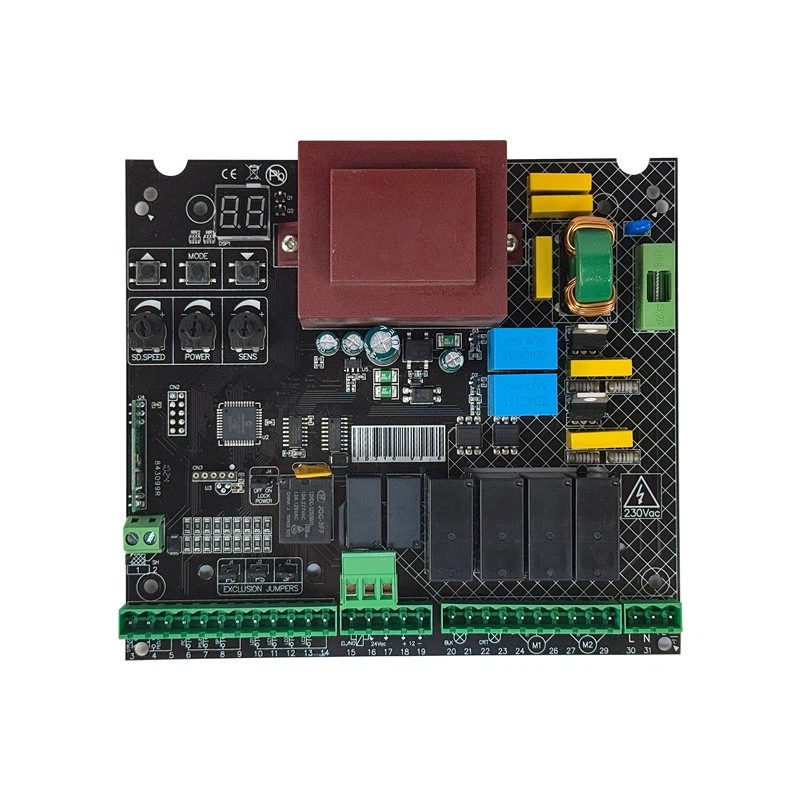

Description

Antenne de réception :1. Antenne, 2. Antenne mise à la terre

Interrupteur à bouton externe(mode à trois boutons):3. Bouton d'ouverture de porte (normalement ouvert), 4. Bouton de fermeture de porte (normalement ouvert), 8. Bouton d'arrêt (normalement ouvert), 5. Borne commune.

Interrupteur à bouton externe(mode bouton unique): 3 Bouton unique (Normal Ouvert), 4 Bouton unique Mode piéton (Normal Ouvert), 5. Borne commune

Dispositif de protection infrarouge :6 Entrée de signal infrarouge (fermeture normale), 7 Borne commune

Limite des moteurs principaux (Pas de câblage lorsque le moteur a sa propre limite) :10. Fin de course OUVERTURE du moteur principal 1, 11. Fin de course FERMETURE du moteur principal 1, 12. Fin de course OUVERTURE du moteur principal 2, 13. Fin de course FERMETURE du moteur principal 2, 14. Borne commune de limite

Puissance de sortie :Tension de sortie 24 V CA 16-17 ; Tension de sortie 12 V CC 18 ; Pôle positif 19 Pôle négatif

Accessoires externes :15-16. Serrure électrique (12VDC/24VDC) (besoin d'une alimentation externe indépendante pour alimenter la serrure (12VDC/24VDC))

20-21. Lampe d'alarme (220 VAC), 22-23. Projecteur (220 VCA)

Câblage du moteur principal :

Borne M1 :(24 25 26)Moteur principal OP 1 ligne d'ouverture, moteur principal CL 1 ligne de fermeture, moteur principal C 1 ligne commune

Borne M2 : (27 28 29)Ligne d'ouverture du moteur principal OP 2, ligne de fermeture du moteur principal CL 2, ligne commune du moteur principal C 2

Puissance d'entrée :30-31. Puissance d'entrée (220 VAC), 32 Protection mise à la terre

Bouton de réglage :

SD SPEED : bouton de réglage de la décélération (tourner dans le sens des aiguilles d’une montre pour le maximum)

PUISSANCE : bouton de réglage de la puissance du moteur (tournez dans le sens des aiguilles d'une montre pour le maximum et la puissance atteint le maximum 2 secondes avant le démarrage du moteur)

SENS : sensibilité du bouton de réglage de la réunion (tourner dans le sens des aiguilles d'une montre pour le maximum)
